Konstrukcja profilu W-LINE 80 – Analiza geometrii i statyki

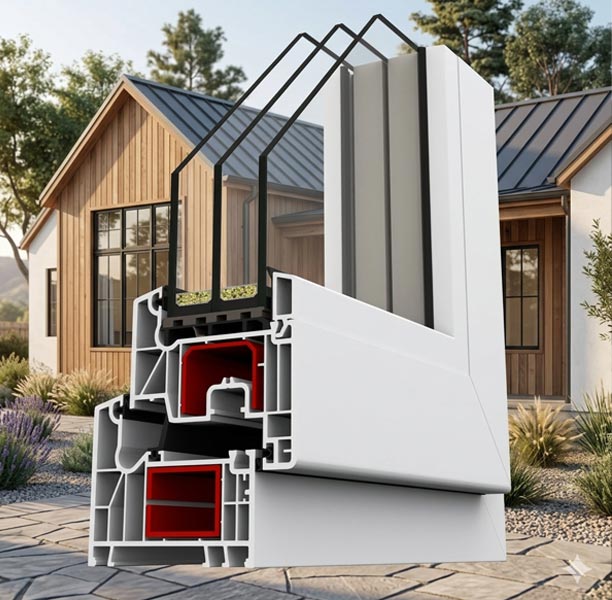

Profil W-LINE 80 charakteryzuje się głębokością zabudowy 80 mm, co stanowi standard dla współczesnych systemów okiennych średniej klasy. Zarówno rama jak i skrzydło posiadają po sześć komór, co bezpośrednio wpływa na sztywność strukturalną i własności termoizolacyjne. Liczba komór nie jest parametrem marketingowym, ale inżynierskim wskaźnikiem o konkretnym znaczeniu technicznym.

Znaczenie struktury wielokomorowej



Sześć komór w profilu (cecha techniczna) tworzy system kompartmentów powietrznych o zmiennych wymiarach, które zmniejszają przepływ ciepła poprzez konwekcję wewnątrz profilu (zaleta techniczna). W praktyce oznacza to, że każda komorę pełni rolę warstwy izolacyjnej – powietrze zamknięte w komorach ma współczynnik przewodnictwa cieplnego λ ≈ 0,026 W/m·K, wielokrotnie gorsze niż sam materiał PVC (λ ≈ 0,16 W/m·K). Rezultat: przekrój profilu o 80 mm głębokości osiąga parametry izolacyjności zbliżone do profili 70 mm z mniejszą liczbą komór, ale przy znacznie lepszej sztywności (korzyść dla klienta – dokładność wymiarowa i brak regulacji przez wiele lat).

Wzmocnienia stalowe i odporność na obciążenia wiatrem



W systemie W-LINE 80 zastosowane są stalowe wzmocnienia w ramie i skrzydle. Choć producent nie podaje jawnie momentu bezwładności (I_x, I_y), głębokość 80 mm pozwala na wykorzystanie wzmocnień o przekroju gwarantującym odporność na wiatr do klasy C5 (EN 12210) dla okien standardowych. Oznacza to zdolność do wytrzymania obciążeń wiatrem do 2400 Pa – co stanowi ochronę nawet dla zabudowy na terenach narażonych na silne wiatry.



Parametry izolacyjności termicznej U_w = 0,75 W/m²K – Jak to działa?



Współczynnik przenikania ciepła U_w (całkowity dla okna, including ramy) wynoszący 0,75 W/m²K (cecha techniczna) oznacza, że przez jeden metr kwadratowy okna przepływa 0,75 wata energii na każdy kelwin różnicy temperatur (zaleta techniczna). Aby wyjaśnić praktyczne znaczenie: dom z dwoma pokojami (około 20 m² okien) w zimie, przy średniej temperaturze zewnętrznej -5°C i wewnętrznej +20°C (różnica 25°C) traci przez okna W-LINE 80 jedynie 375W ciepła. W porównaniu z oknami starszej generacji (U_w ≈ 1,5 W/m²K) oszczędność wynosi 750W – co rocznie to około 2190 kWh mniej energii grzejącej (korzyść dla klienta).

Skład okna referencyjnego – Dekompozycja U_w



Podana wartość U_w = 0,75 W/m²K obliczana jest dla okna referencyjnego o wymiarach 1230 x 1480 mm z pakietem szybowym 4/18Ar/4/18Ar/4 + powłoka CRT (U_g = 0,5 W/m²K). Rozbicie to oznacza:
– Szyba zewnętrzna: 4 mm zwykłe
– Międyszybowy 1: 18 mm argon (gaz o niskim przewodnictwie cieplnym)
– Szyba środkowa: 4 mm zwykłe
– Międyszybowy 2: 18 mm argon
– Szyba wewnętrzna: 4 mm z powłoką niskoemisyjną (CRT)

Pakiet 3-szybowy z argonem wkład znaczący do osiągnięcia U_g = 0,5 W/m²K. Współczynnik szyb (U_g) wynoszący 0,5 stanowi około 67% całkowitej izolacyjności okna. Reszta (0,25 W/m²K) to straty przez ramę i krawędzie – co potwierdza wysoką jakość profilu W-LINE 80.

Uszczelki oraz szczelność powietrzna i wodoszczelność



System W-LINE 80 wyposażony jest w trzy uszczelki – typowa konfiguracja dla systemów 80 mm. Jedna uszczelka umieszczona jest między ramą a szybą (szklenie), druga na krawędzi skrzydła do ramy, trzecia zaś na krawędzi zewnętrznej. Materiał uszczelek to najczęściej EPDM (kauczuk etyleno-propylenodieno) – wybór uzasadniony odporną na UV i długowieczną strukturą chemiczną.

Niezawodność szczelności wg EN 12207 i EN 12208



Trzy uszczelki (cecha techniczna) zapewniają szczelność powietrzną co najmniej na poziomie klasy 3, a wodoszczelność klasy 4 (zalety techniczne) – oznacza to, że szczelność mierzona parametrem przepuszczalności powietrza wynosi mniej niż 27 m³/(h·m²) (norma EN 12207). W praktyce: przy nawiewu 50 Pa i długości krawędzistości okna 6 metrów (okno 1,5 x 1,5 m) przepuszczalność wynosi mniej niż 8,1 m³/h – czyli przecięcie około 0,45 m³ powietrza na godzinę w warunkach burzy. Dla porównania okno z lat 90. przepuszcza 200+ m³/h (korzyść: brak przeciągów i mniejsze zaparowanie w zimie).

Technologia SDG® – Szklenie statyczne na sucho



System W-LINE 80 oferuje opcję zastosowania technologii SDG® (Static Direct Glazing) – innowacyjne szklenie polegające na wklejeniu pakietu szybowego do profilu przy użyciu specjalnej taśmy dwustronnie klejącej zamiast tradycyjnej gumowej uszczelki. Rozwiązanie to (cecha techniczna) zmienia sposób przenoszenia obciążeń – pakiet szybowy nie „siedzi” na gumie, ale jest bezpośrednio naklejony do przylgi profilu (zaleta). Konsekwencje: zwiększona sztywność całego skrzydła nawet o 30%, możliwość produkcji okien o znacznie większych wymiarach bez deformacji, oraz trudniejsze wyważenie szyby przez włamywaczy (korzyść dla klienta – większa bezpieczeństwo strukturalne i mechaniczne).

Paleta kolorystyczna i opcje personalizacji



System W-LINE 80 dostępny jest w pełnej palecie oklein, obejmującej ponad 30 wzorów. Do wyboru: okleiny drewnopodobne (natural oak, sheffield oak concrete, sheffield oak alpine, solar oak), metalowe, kamienne oraz jednolite kolory (crystal white, coal grey, cream white). Dodatkowo możliwe jest dostosowanie koloru rdzenia (profilu) w czterech wariantach: biały, brązowy, karmelowy, szary. Taka konfiguracja (cecha) umożliwia harmonizację okien z charakterem architektonicznym budynku (zaleta), co zwiększa wartość estetyczną i rynkową nieruchomości (korzyść dla klienta).

Okucia Siegenia TITAN AF – Bezpieczeństwo i trwałość mechaniczna



Okna W-LINE 80 wyposażone są w okucia marki Siegenia serii TITAN AF – rozwiązanie o udowodnionej niezawodności na rynku europejskim. Okucia (cecha techniczna) charakteryzują się kinematyką RC2 (odporność na włamanie przez 3 minuty przy zastosowaniu narzędzi ręcznych) w wersji standardowej (zaleta). Dodatkową ochronę przed włamaniem zapewnia opcjonalny grzybek obrotowy w połączeniu z zaczepu przeciwwyważeniowego (korzyść dla klienta – domowe bezpieczeństwo zaakceptowane przez ubezpieczycieli). Średnia żywotność okuć Siegenia wynosi 30+ lat przy normalnym użytkowaniu.

Profile renowacyjne – Rozwiązanie dla istniejących budynków



W systemie W-LINE 80 dostępne są również profile renowacyjne, przeznaczone do wymiany okien w starszych budynkach. Profile renowacyjne (cecha techniczna) montują się na istniejące czoło ościeżnicy bez konieczności rozeznania całej ościeżnicy (zaleta), co obniża koszty montażu i zmniejsza ingerencję w strukturę budynku (korzyść dla klienta – oszczędność pracy muracyjnej, szybka wymiana bez remontu). Parametry izolacyjności profili renowacyjnych są zbliżone do standardowych.

Parametry techniczne – Zestawienie



Parametr	Wartość	Norma/Standard
Głębokość profila	80 mm	EN 12607-1
Liczba komór w ramie	6	Konstrukcja profilu
Liczba komór w skrzydle	6	Konstrukcja profilu
Liczba uszczelek	3	Klasa szczelności
Uw (całkowity okna)	od 0,75 W/m2K	WT2021 (budownictwo energooszczędne)
Ug (pakiet szybowy)	0,5 W/m2K	EN 673 (szklenie 4/18Ar/4/18Ar/4 + CRT)
Standardowy pakiet szybowy	48 mm (3-szybowy)	Konfiguracja standardowa
Alternatywny pakiet szybowy	24 mm (2-szybowy)	Opcja dla rynków zachodnioeuropejskich
Szczelność powietrzna	Klasa 3 (EN 12207)	≤27 m3/(h·m2) przy 50 Pa
Wodoszczelność	Klasa 4 (EN 12208)	Odporność na deszcz do 150 Pa
Okucia	Siegenia TITAN AF	RC2 standard, opcjonalnie RC3
Technologia szklenia	SDG® (opcja)	Szklenie statyczne na sucho
Producentprofilow	Wital (Polska)	Profil PVC stabilizowany bezołowiowo

Najczęściej zadawane pytania



Czy system W-LINE 80 spełnia wymagania WT2021 dla budynków energooszczędnych?



Tak. Współczynnik U_w = 0,75 W/m²K jest poniżej limitu 0,90 W/m²K wymaganego przez WT2021 dla budownictwa energooszczędnego. Wnioskuje się, że system W-LINE 80 z standardowym pakietem szybowym spełnia wymogi zarówno nowych standardów budownictwa, jak i wymogów dotacji termomodernizacyjnych (BOŚ, MFOŚiGW). Warto zwrócić uwagę, że wartość 0,75 to wartość okna referencyjnego; rzeczywiste parametry będą zależeć od wymiaru i konfiguracji pakietu szybowego.

Jaka jest różnica między pakietem 48 mm a 24 mm w systemie W-LINE 80?



Pakiet 48 mm (3-szybowy z dwoma międzyoszybowymi – typowo 4/18Ar/4/18Ar/4) osiąga U_g ≈ 0,50 W/m²K. Pakiet 24 mm (2-szybowy – typowo 4/16Ar/4) osiąga U_g ≈ 0,80 W/m²K. Różnica wynosi 0,30 W/m²K na szybkach. W całkowitym U_w okna różnica jest mniejsza (bo rama stanowi część parametru), ale zawsze na korzyść pakietu grubszego. Wybór między nimi zależy od: strefy klimatycznej (dla Polski Wschodniej rekomendowany jest 48 mm), budżetu inwestycji, oraz czy dom będzie ogrzewany znacznie poniżej 20°C. Rynki zachodnie (Niemcy, Francja) mogą efektywnie stosować 24 mm ze względu na łagodniejszy klimat.

Czy uszczelki w systemie W-LINE 80 wymagają regularnej konserwacji?



Uszczelki EPDM w systemie W-LINE 80 charakteryzują się naturalną trwałością około 25-30 lat. Praktycznie nie wymagają regularnej konserwacji, jednak rekomenduje się coroczne czyszczenie bieżników okiennych z zabrudnień i liści, co zapobiega zaleganiu wody. W przypadku notycji o przeciekach między szybami (zaparowanie pakietu) – wskazuje to na uszkodzenie uszczelki międzyszybowej (producent pakietu – odpowiedzialność), a nie profilu W-LINE 80. Uszczelki ramowe mogą być wymieniane bez wymiany całego okna, jeśli zajdzie taka potrzeba po 25+ latach użytkowania.

Czy profil W-LINE 80 posiada wzmocnienia stalowe? Jakie są ich parametry?



Tak, profil zawiera wzmocnienia stalowe zarówno w ramie jak i w skrzydle. Producent Wital nie publikuje otwartych danych moment bezwładności (I_x, I_y), jednak głębokość 80 mm gwarantuje przekroje wzmocnień wystarczające do odporności na wiatr klasy C5 (do 2400 Pa). To oznacza, że okno nie będzie się deformować nawet w warunkach huraganowych (wiatry 130+ km/h). Porównanie: okna 70 mm z mniejszą liczbą komór mogą osiągać jedynie klasę C3-C4. Wzmocnienia w systemie W-LINE 80 umożliwiają również produkcję dużych szyb (2,5+ metra) bez przegięcia skrzydła.

Czy mogę montować system W-LINE 80 w budynku do renowacji, czy tylko w nowych budynkach?



System W-LINE 80 dostępny jest zarówno w wersji standardowej (do nowych budynków) jak i renowacyjnej (do istniejących budynków). Profile renowacyjne montują się na czoło starych ościeżnic bez konieczności rozeznania i odbudowy całej ościeżnicy. Proces: demontaż starego okna → czyszczenie czoła → montaż profilu renowacyjnego W-LINE 80 → zabudowa i zasilicowanie. Czas montażu jest krótszy niż w przypadku okien standardowych, a koszty pracy są niższe (nie potrzeba pracy murarza). Parametry izolacyjności profili renowacyjnych W-LINE 80 są porównywalne do standardowych.

Podsumowanie



System okienno-drzwiowy W-LINE 80 reprezentuje nowoczesne podejście do projektowania okien PVC, łącząc rozwiązania 6-komorowe z cenową konkurencyjnością. Współczynnik przenikania ciepła U_w = 0,75 W/m²K plasuje go solidnie w segmencie budownictwa energooszczędnego zgodnym z WT2021, a przy tym zachowując dostępność cenową. Trzy uszczelki, głębokość profila 80 mm, oraz oferta zarówno okien standardowych jak i renowacyjnych czyni z W-LINE 80 uniwersalne rozwiązanie dla różnych zastosowań – od nowych inwestycji aż po termomodernizację istniejących budynków. Zastosowanie okuć Siegenia TITAN AF gwarantuje bezpieczeństwo mechaniczne i trwałość przez 30+ lat. Dla projektantów i deweloperów poszukujących balansu między parametrami technicznymi a ceną, W-LINE 80 stanowi racjonalny wybór, szczególnie w segmencie średniego budżetu inwestycyjnego.

W celu uzyskania indywidualnej wyceny, szczegółowych rysunków technicznych i doradztwa dotyczącego optymalnego doboru parametrów dla Twojego projektu, zapraszamy do kontaktu z zespołem Amokna New.
