Geometria profilu – czym 4° nachylenia przylg zmienia okno

Standardowe profile PVC mają nachylenie przylgi skrzydła w zakresie 11–15°, co tworzy widoczne „ścięcie” na styku ramy i skrzydła – efekt typowy dla stolarki z tworzywa. W systemie G-LINEAR 74 nachylenie zredukowano do 4° (cecha), dzięki czemu przylga tworzy niemal prostokątny kontur, a okno od strony zewnętrznej przypomina konstrukcję aluminiową (zaleta). W praktyce oznacza to, że inwestor uzyskuje wygląd porównywalny z systemami aluminiowymi kosztującymi 3–4 razy więcej, płacąc cenę zbliżoną do klasycznych okien PVC (korzyść). Różnica w cenie dla domu z 20 m² przeszkleń wynosi orientacyjnie 25 000–40 000 zł na korzyść rozwiązania PVC.

Niska wysokość złożenia i większe przeszklenie

Wysokość złożenia ramy i skrzydła (widoczna od zewnątrz część profilu) w G-LINEAR 74 wynosi zaledwie 110 mm – o 15–25 mm mniej niż w typowych systemach tej klasy (cecha). Przy standardowym oknie 1230 × 1480 mm ten parametr przekłada się na około 4% więcej powierzchni szklanej w stosunku do profili konkurencyjnych (zaleta). Większa szyba to więcej światła dziennego docierającego do wnętrza: pomieszczenie o głębokości 5 m zyskuje średnio 200–300 luksów w porównaniu z oknem o typowej wysokości złożenia 130 mm, co zmniejsza zapotrzebowanie na sztuczne oświetlenie w godzinach dziennych i obniża zużycie energii elektrycznej o 80–120 kWh rocznie w standardowym domu jednorodzinnym (korzyść).

Izolacyjność termiczna – fizyka budowli w profilu 74 mm

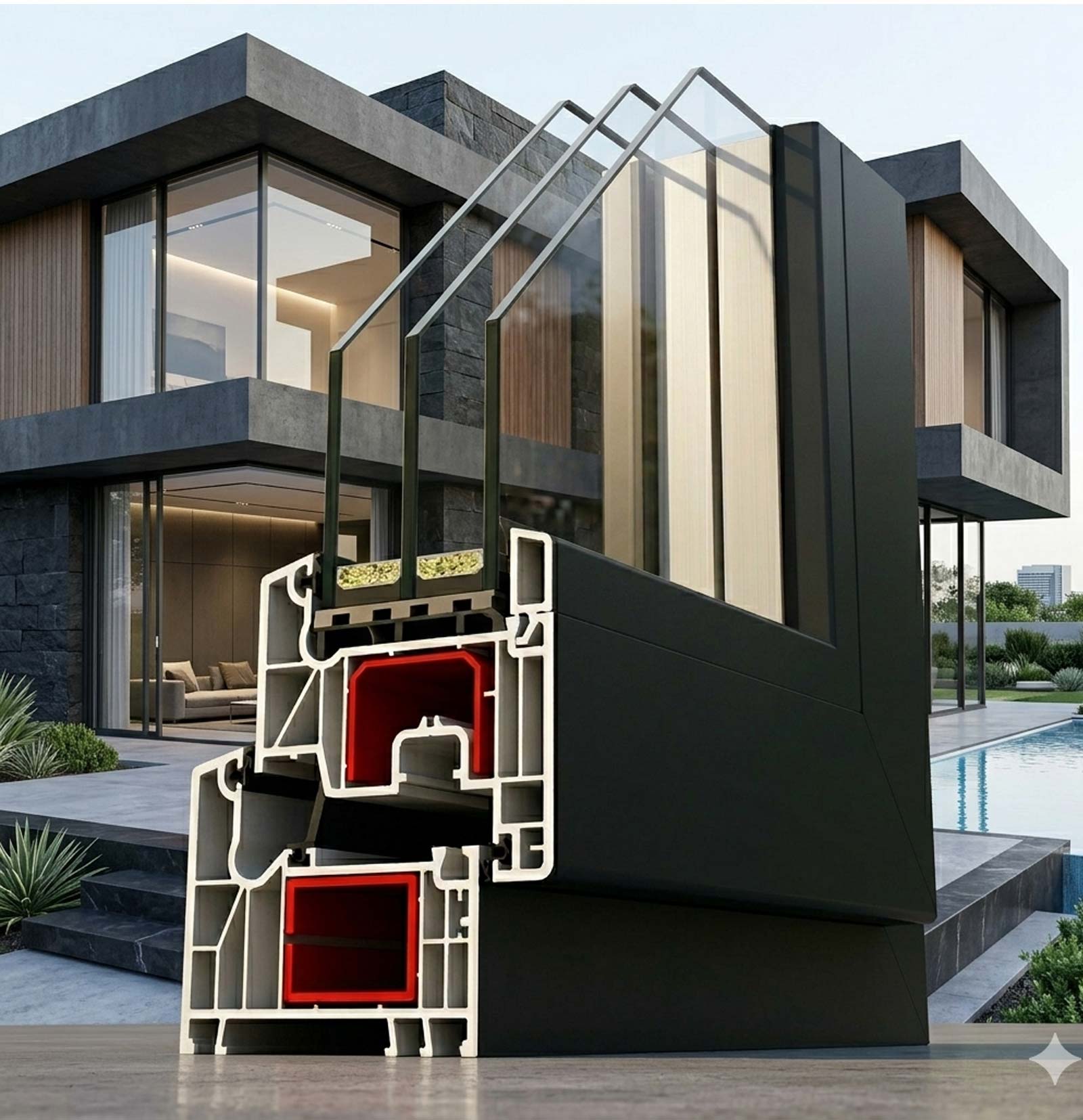

System G-LINEAR 74 posiada 6 komór w ramie i 5 komór w skrzydle wypełnionych powietrzem stanowiącym naturalny izolator. Współczynnik przenikania ciepła samego profilu ramy wynosi U_f do 1,0 W/m²K w wersji z rdzeniem izolowanym IKD® (cecha) – jest to wartość porównywalna z systemami 82 mm, mimo o 8 mm mniejszej głębokości zabudowy (zaleta). Trzeci poziom uszczelniania – centralny – oddziela komorę odprowadzania wody od komory izolacyjnej, co eliminuje przemieszczanie się wilgotnego powietrza w głąb profilu (korzyść: brak kondensacji wewnątrz ramy przy temperaturach do -20°C i wilgotności wewnętrznej 55%).

Współczynnik U_w dla okna referencyjnego

Dla białego okna referencyjnego 1230 × 1480 mm z pakietem szybowym 4/18/4/16/4 z wypełnieniem argonowym, ciepłą ramką tworzywową Swisspacer Ultimate (U_g = 0,5 W/m²K) i technologią STV®, współczynnik U_w wynosi 0,76 W/m²K. To wartość spełniająca zarówno wymagania WT2021 (U_w ≤ 0,9 W/m²K), jak i standard budownictwa pasywnego (U_w ≤ 0,8 W/m²K). Dla domu z 20 m² okien wymiana starej stolarki z lat 90. (U_w ≈ 2,6 W/m²K) na G-LINEAR 74 zmniejsza straty cieplne o 36,8 W/K. Przy sezonie grzewczym 5000 h i różnicy temperatur 18°C daje to 3312 kWh oszczędności rocznie – przy cenie gazu 0,40 zł/kWh jest to około 1325 zł mniej na rachunkach w każdym sezonie.

Technologia STV® – szklenie statyczne na sucho

STV® (Statisches Trocken-Verkleben) to metoda wklejania pakietu szybowego w skrzydło za pomocą specjalnej taśmy dwustronnie klejącej, zamiast tradycyjnej gumowej uszczelki przyszybowej (cecha). Taśma przenosi obciążenia statyczne z profilu skrzydła na pakiet szybowy, dzięki czemu szyba staje się integralnym elementem nośnym konstrukcji (zaleta). Moment bezwładności wklejonego zespołu szyba-skrzydło rośnie o około 40% w porównaniu z tradycyjnym uszczelnieniem, co pozwala budować konstrukcje o większych wymiarach bez ryzyka deformacji – maksymalna szerokość skrzydła wzrasta z około 1200 mm do 1400 mm przy zachowaniu klasy C odporności na obciążenie wiatrem (korzyść).

Dodatkowy efekt antywłamaniowy

Duża powierzchnia klejenia szyby do przylgi skrzydła w technologii STV® utrudnia wyważenie pakietu szybowego od zewnątrz. W połączeniu z okuciami Siegenia TITAN AF z grzybkowymi ryglami obrotowymi i zaczepem przeciwwyważeniowym, okno w standardowej konfiguracji zapewnia czas oporności na próbę włamania dłuższy o 30–40% w porównaniu z uszczelnieniem gumowym. Opcjonalnie dostępna jest klasa antywłamaniowa RC2, która wymaga zastosowania klamki z blokadą lub kluczykiem – np. Hoppe Atlanta z technologią Secustik®.

Wszechstronność zastosowań – od okna standardowego po konstrukcje renowacyjne

G-LINEAR 74 to kompletna platforma budowy stolarki. W ramach jednego systemu profili można wykonać: okna standardowe (białe i w okleinie), okna renowacyjne z płetwą 35 lub 65 mm, okna ukośne, trapezowe, łukowe i owalne, drzwi balkonowe otwierane do wewnątrz i na zewnątrz, drzwi wejściowe na progu aluminiowym Alumaster Combi oraz drzwi tarasowe uchylno-przesuwne PSK. Zakres pakietów szybowych obejmuje grubości od 24 do 48 mm (do 50 mm z STV®), co pozwala stosować zarówno zestawy 2-szybowe w remontach budynków z wąskimi ościeżami, jak i 3-szybowe pakiety o U_g = 0,5 W/m²K w nowym budownictwie energooszczędnym.

Kolorystyka i okleiny RealWood

System dostępny jest w bogatej palecie oklein systemu G-LINE, obejmującej dekory drewnopodobne (orzech, złoty dąb, mahoń, dąb rustykalny), kolory gładkie i strukturalne (antracyt RAL 7016, srebrny RAL 7001) oraz serię RealWood – oklein o obniżonym połysku z wyraźnym usłojeniem imitującym prawdziwe drewno. Okleiny RealWood (6 wzorów, w tym popularne woodec turner oak malt) nadają profilowi PVC wygląd konstrukcji drewnianej bez konieczności konserwacji, malowania i impregnacji co 3–5 lat. Kolor rdzenia (biały, szary, ciemny brąz lub jasny brąz) dobiera się do okleiny – przy antracycie stosuje się rdzeń szary, eliminując widoczny biały plastik po otwarciu skrzydła.

Parametry techniczne – zestawienie

Najczęściej zadawane pytania

Czy G-LINEAR 74 spełnia wymagania WT2021 i programu Czyste Powietrze?

Tak. Współczynnik U_w = 0,76 W/m²K jest niższy od wymaganego przez WT2021 limitu 0,9 W/m²K i mieści się w progu budownictwa pasywnego (≤ 0,8 W/m²K). Okna kwalifikują się do dofinansowania z programu Czyste Powietrze – przy wymianie 15 m² stolarki o wartości 18 000 zł można uzyskać zwrot od 7200 do 12 600 zł w zależności od poziomu wsparcia (40–70%).

Czym różni się G-LINEAR 74 od G-LINE 74?

Oba systemy bazują na profilach Gealan o głębokości 74 mm i mają identyczne parametry termiczne. Różnica dotyczy geometrii: G-LINEAR 74 ma nachylenie przylg 4° i listwy przyszybowe w optyce 90°, co nadaje mu prostokątny, „aluminiowy” charakter. G-LINE 74 ma klasyczne, lekko zaokrąglone kontury typowe dla tradycyjnej stolarki PVC. Wybór zależy od preferencji estetycznych i stylu architektonicznego budynku – G-LINEAR pasuje do nowoczesnych elewacji, G-LINE do zabudowy tradycyjnej.

Jakie pakiety szybowe można zamontować w G-LINEAR 74?

System przyjmuje pakiety o grubości od 24 do 48 mm, a z technologią STV® do 50 mm. Standardowo montowany jest pakiet 3-szybowy 4/18/4/16/4 z dwoma szybami niskoemisyjnymi i wypełnieniem argonowym (U_g = 0,5 W/m²K). Przy remontach budynków z wąskimi ościeżami można zastosować pakiet 2-szybowy 24 mm, natomiast w budownictwie pasywnym zalecany jest pakiet 48 mm z ciepłą ramką Swisspacer Ultimate.

Czy w G-LINEAR 74 można zastosować technologię STV® i IKD® jednocześnie?

Tak, obie technologie działają niezależnie i mogą być łączone. STV® dotyczy sposobu osadzenia pakietu szybowego w skrzydle (klejenie taśmą zamiast uszczelki), natomiast IKD® (Insulating Kernel Dimension) to rdzeń izolowany termicznie wewnątrz komory profilu, który obniża U_f do 1,0 W/m²K. Zastosowanie obu technologii jednocześnie pozwala osiągnąć U_w poniżej 0,76 W/m²K, co plasuje system 74 mm na poziomie izolacyjności profili 82 mm bez IKD.

Ile kosztuje eksploatacja okien G-LINEAR 74 w cyklu 30-letnim?

Profile PVC z recyklatem w rdzeniu nie wymagają malowania, impregnacji ani lakierowania. Jedyny koszt eksploatacyjny to wymiana uszczelek EPDM co 15–20 lat (około 15–25 zł za metr bieżący) oraz regulacja okuć co 3–5 lat (wizyta serwisowa 150–250 zł). Dla domu z 10 oknami łączny koszt serwisu w cyklu 30 lat wynosi orientacyjnie 2500–4000 zł. Dla porównania: okna drewniane o porównywalnym wyglądzie wymagają malowania co 3–5 lat, co generuje koszt 800–1500 zł za cykl – w perspektywie 30 lat to 6000–15 000 zł więcej.

Podsumowanie

G-LINEAR 74 to profil dla inwestorów, którzy oczekują od okna PVC wyglądu konstrukcji aluminiowej bez ponoszenia kosztów aluminium. Nachylenie przylg 4°, listwy w optyce 90° i niska wysokość złożenia 110 mm tworzą wizualny efekt niedostępny w tradycyjnych systemach PVC. Jednocześnie parametry termiczne – U_w od 0,76 W/m²K i U_f do 1,0 W/m²K – stawiają ten system na poziomie izolacyjności profili 82 mm. W połączeniu z technologiami STV® i IKD®, okuciami Siegenia TITAN AF oraz okleinami RealWood, G-LINEAR 74 obsługuje zarówno nowoczesne budownictwo jednorodzinne, jak i renowacje zabytkowych obiektów. Skontaktuj się z AMokna New, aby dobrać konfigurację systemu do swojego projektu i uzyskać wycenę z uwzględnieniem aktualnych programów dofinansowania.
