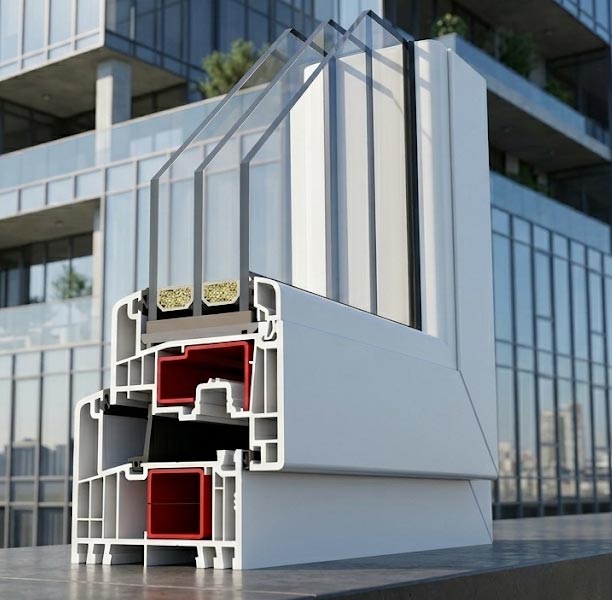

Konstrukcja profilu – dwie ramy, trzy uszczelki, sześć komór

System G-LINE 82 oferuje dwa warianty ramy ościeżnicowej o głębokości 82,5 mm: ramę nr 6002 z uszczelką środkową (centralną) oraz ramę nr 6077 bez uszczelki środkowej (cecha). Rama z uszczelką środkową tworzy dodatkową barierę termiczną i akustyczną między komorą odwadniającą a izolacyjną, podnosząc parametr U_f do poziomu 0,89 W/m²K w wersji z rdzeniem IKD® (zaleta). W praktyce wybór ramy 6002 jest rekomendowany w budynkach zlokalizowanych przy ruchliwych drogach lub na obszarach o ostrym klimacie – dodatkowa uszczelka obniża infiltrację powietrza i poprawia izolacyjność akustyczną o 2–3 dB w porównaniu z wariantem 6077 (korzyść).

Budowa komorowa i wzmocnienia stalowe

Zarówno rama, jak i skrzydło posiadają 6 komór wypełnionych powietrzem, co w połączeniu z głębokością 82,5 mm zapewnia optymalny układ barier termicznych. We wnętrzu głównej komory ramy stosowana jest stal zamknięta o grubości 0,73 mm (cecha), która dzięki zamkniętemu przekrojowi osiąga wyższy moment bezwładności niż profile otwarte o tej samej grubości ścianki (zaleta). Pozwala to budować konstrukcje jednoskrzydłowe do wymiarów 1200 × 2550 mm oraz dwuskrzydłowe do 1800 × 2550 mm bez montażu dodatkowych poprzeczek – eliminuje to koszt łączników i skraca czas montażu o około 30 minut na okno (korzyść).

Izolacyjność termiczna – od normy WT2021 do standardu pasywnego

Dla białego okna referencyjnego 1230 × 1480 mm z pakietem szybowym 4/20/4/18/4 z wypełnieniem argonowym, ciepłą ramką tworzywową CRT (U_g = 0,5 W/m²K) i technologią STV® współczynnik U_w wynosi 0,77 W/m²K. Wartość ta spełnia wymagania WT2021 (≤ 0,9 W/m²K) i mieści się w standardzie budownictwa pasywnego (≤ 0,8 W/m²K). Pakiety szybowe o grubości do 48 mm (standardowo) lub do 50 mm z technologią STV® umożliwiają stosowanie zestawów 3-szybowych z dwoma powłokami niskoemisyjnymi i szybą hartowaną od strony zewnętrznej.

Wyliczenie oszczędności energetycznych

Wymiana okien z lat 90. (U_w ≈ 2,6 W/m²K) na G-LINE 82 w domu z 22 m² powierzchni okiennej zmniejsza straty cieplne o 40,3 W/K (z 57,2 W/K do 16,9 W/K). Przy sezonie grzewczym trwającym 5000 godzin i średniorocznej różnicy temperatur 18°C daje to 3627 kWh oszczędności rocznie. Przy cenie gazu 0,40 zł/kWh oznacza to 1451 zł mniej na rachunkach w każdym sezonie. W cyklu 30-letnim łączna oszczędność wynosi ponad 43 500 zł – kwotę, która wielokrotnie zwraca różnicę między oknami budżetowymi a systemem klasy pasywnej.

Technologia acrylcolor® – szkło akrylowe zamiast okleiny

G-LINE 82 jako jedyny system w ofercie Amex-Bączek może być wykończony w technologii Gealan acrylcolor®. Metoda polega na nałożeniu na zewnętrzną stronę profilu PVC warstwy barwionego szkła akrylowego, które łączy się z podłożem w sposób nierozerwalny już na etapie ekstruzji profilu (cecha). Powłoka akrylowa jest dwukrotnie twardsza od standardowego PVC (twardość wg skali Vickersa około 200 HV vs 100 HV dla PVC) i odporna na zarysowania, promieniowanie UV oraz grad (zaleta). W efekcie kolor profilu nie blaknie, nie łuszczy się i nie wymaga odnawiania przez cały cykl życia okna – w przeciwieństwie do oklein foliowych, które po 15–20 latach intensywnej ekspozycji na południe mogą wykazywać pierwsze oznaki degradacji (korzyść).

Acrylcolor vs okleina foliowa – porównanie trwałości

Standardowa okleina foliowa PVC jest naklejana na powierzchnię profilu, co oznacza, że stanowi odrębną warstwę połączoną za pomocą kleju. Przy intensywnym nasłonecznieniu (elewacja południowa, region o dużym promieniowaniu UV) krawędzie oklein mogą ulegać mikro-odwarstwieniu po 12–15 latach. Acrylcolor® eliminuje ten problem, ponieważ szkło akrylowe jest współekstrudowane z profilem – nie ma granicy klejenia, która mogłaby się rozwarstwiać. W palecie dostępnych jest 9 kolorów standardowych i kilkadziesiąt niestandardowych, a technologia jest stosowana wyłącznie od strony zewnętrznej (od wnętrza profil pozostaje biały lub w kolorze rdzenia).

Monostulp – włoski patent na węższy słupek

W oknach dwuskrzydłowych standardowy słupek ruchomy (ruchome połączenie dwóch skrzydeł) ma szerokość 120–170 mm, co zmniejsza powierzchnię przeszklenia i tworzy masywną pionową przegrodę wizualną. Monostulp (wł. nodo ridotto) to konstrukcja, w której jedno skrzydło nie posiada przylgi, a jego krawędź pełni funkcję słupka (cecha). Szerokość połączenia spada do około 90–100 mm, co daje nawet 40% węższą przegrodę niż tradycyjny słupek ruchomy (zaleta). Efekt wizualny: okno dwuskrzydłowe wygląda niemal jak jednoskrzydłowe, a doświetlenie pomieszczenia rośnie o 5–8% przy tym samym wymiarze otworu (korzyść).

Zgrzew Contourline – estetyka narożników

Wszystkie okna G-LINE 82 produkowane przez Amex-Bączek wykończone są zgrzewem Contourline – technologią, w której połączenie narożne profili jest bardzo cienkie i pozbawione widocznej wylewki zgrzewu. Eliminuje to szeroką białą linię widoczną w narożnikach okien zgrzewanych tradycyjnie. W konstrukcjach kolorowych (okleina lub acrylcolor) efekt jest szczególnie istotny: brak wylewki oznacza brak białych narożników kontrastujących z ciemną okleiną.

Parametry techniczne – zestawienie

Najczęściej zadawane pytania

Czym różni się rama 6002 od ramy 6077 w G-LINE 82?

Rama 6002 posiada dodatkową uszczelkę środkową (centralną), która tworzy trzecią barierę między komorą odwadniającą a izolacyjną. Poprawia to parametry akustyczne o 2–3 dB i obniża U_f do 0,89 W/m²K z IKD®. Rama 6077 nie ma uszczelki środkowej – jest prostsza konstrukcyjnie i nieco tańsza. Dla domów przy ruchliwych drogach zalecany jest wariant 6002; w spokojnych lokalizacjach rama 6077 jest w pełni wystarczająca.

Czy technologia acrylcolor® jest trwalsza od okleiny foliowej?

Tak. Powłoka acrylcolor® jest współekstrudowana z profilem PVC na etapie produkcji – nie posiada granicy klejenia, która mogłaby się rozwarstwiać. Szkło akrylowe jest dwukrotnie twardsze od PVC (ok. 200 HV vs 100 HV), odporne na zarysowania i promieniowanie UV. Okleina foliowa po 12–15 latach intensywnej ekspozycji na stronę południową może wykazywać mikro-odwarstwienia na krawędziach – acrylcolor® nie ma tego ograniczenia.

Co to jest monostulp i kiedy warto go zastosować?

Monostulp (nodo ridotto) to konstrukcja okna dwuskrzydłowego, w której jedno skrzydło nie ma przylgi i zastępuje tradycyjny słupek ruchomy. Dzięki temu szerokość przegrody pionowej spada z 120–170 mm do około 90–100 mm. Rozwiązanie to zwiększa doświetlenie pomieszczenia o 5–8% i nadaje oknu lżejszy, bardziej elegancki wygląd. Jest szczególnie popularne na rynku włoskim i zalecane przy dużych otworach okiennych, gdzie masywny słupek optycznie dzieli widok na zewnątrz.

Jakie pakiety szybowe można zamontować w G-LINE 82?

Standardowo montowany jest pakiet 3-szybowy 48 mm (4/18/4/18/4) z dwoma powłokami niskoemisyjnymi i wypełnieniem argonowym. Z technologią STV® dostępne są pakiety do 50 mm, a przy szkleniu tradycyjnym – do 52 mm (w wariancie z pojedynczą szybą hartowaną lub bezpieczną nawet do 54 mm). Dla remontów dostępny jest także pakiet 2-szybowy 24 mm. Ciepła ramka tworzywowa CRT lub Swisspacer obniża U_g do 0,5 W/m²K w konfiguracji 3-szybowej.

Czy G-LINE 82 kwalifikuje się do dofinansowania z programu Czyste Powietrze?

Tak. U_w = 0,77 W/m²K jest znacznie poniżej wymaganego limitu 0,9 W/m²K. Przy wymianie 22 m² stolarki o wartości 28 000 zł zwrot z poziomu podstawowego wynosi do 11 200 zł (40%), a z poziomu podwyższonego do 19 600 zł (70%). Po uwzględnieniu dofinansowania i rocznych oszczędności na ogrzewaniu rzędu 1450 zł, okres zwrotu inwestycji wynosi 6–12 lat w zależności od poziomu wsparcia.

Podsumowanie

G-LINE 82 to system klasy premium w ofercie Amex-Bączek, oparty na platformie Gealan S 9000 – jednej z nielicznych konstrukcji PVC 82 mm, które osiągają standard pasywny (U_f = 0,92 W/m²K) bez konieczności stosowania stali z przekładką termiczną. Dwa warianty ramy (6002 z uszczelką środkową, 6077 bez), technologia barwienia acrylcolor® odporna na starzenie i zarysowania, monostulp redukujący szerokość przegrody o 40% oraz zgrzew Contourline eliminujący widoczne narożniki – to cechy, które odróżniają G-LINE 82 od standardowych profili 82 mm. W połączeniu z STV®, okuciami Siegenia TITAN AF i okleinami RealWood system obsługuje zarówno budownictwo jednorodzinne, jak i wymagające projekty na rynki włoski i francuski. Skontaktuj się z nami, aby dobrać konfigurację ramy, pakietu szybowego i wykończenia do swojego projektu.
